Фланцы ASME B 16.5
Фланец ASME B16.5 — стандартизированный узел для разъёмного присоединения трубопроводных компонентов, характеризующийся строго регламентированными размерами, материалами и допусками, что гарантирует безопасную эксплуатацию при экстремальных давлениях и температурах, в диапазоне температур от -196°C до +800°C и классах давления 150–2500.
📏 Базовые характеристики стандарта ASME B16.5
- Диапазон размеров:
- От NPS ½" (DN 15) до NPS 24" (DN 600).
- Классы давления:
150, 300, 400, 600, 900, 1500, 2500 . Чем выше класс, тем больше толщина фланца и размер болтов. - Температурные ограничения:
- Низкие температуры: Требуются ударопрочные материалы (например, ASTM A350 LF2).
- Высокие температуры: Выше 400°C возможна релаксация напряжений в болтах — нужен контроль затяжки.
🔧 Типы фланцев по ASME B 16.5
|
Тип |
Аббревиатура |
Особенности |
Применение |
|

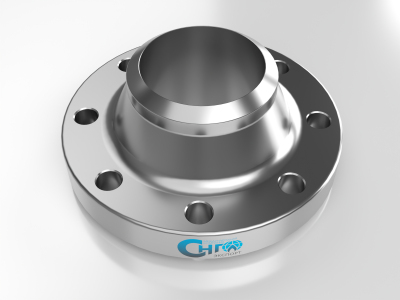

Воротниковый (Приварной встык) WELDING NECK |
WN |
Коническая юбка для плавного распределения напряжений, сварка встык с полным проплавлением. |
Высокое давление (Class 600–2500) и температура (>400°C). Критические системы: нефтегазовые магистрали, АЭС, химические реакторы. Устойчивость к вибрации, минимизация турбулентности потока |
|

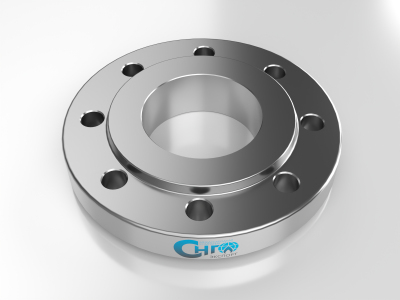

Плоский SLIP ON |
SO |
Монтаж внахлест, сварка с двух сторон. Дешевле WN на 20-30% . |
Вода, воздух, Водопровод, вентиляция, системы охлаждения. Не подходит для циклических нагрузок из-за риска коррозии сварных швов |
|

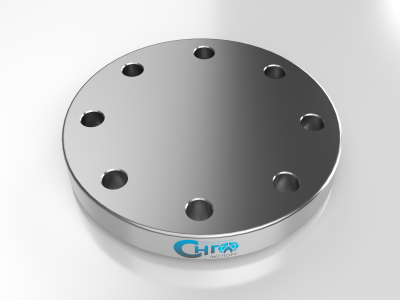

Глухой BLIND |
BL |
Перекрытие трубопровода. Сплошной диск без центрального отверстия. |
Изоляция участков трубопроводов, гидроиспытания и ревизионные люки. Все классы давления |
|

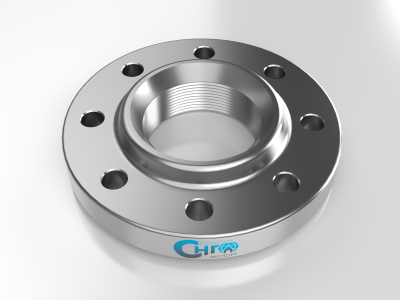

Резьбовой THREADED |
THD |
Внутренняя резьба (NPT или BSPT). Не требует сварки |
Низкое давление, неагрессивные среды. Временные соединения или ремонтные работы |
|

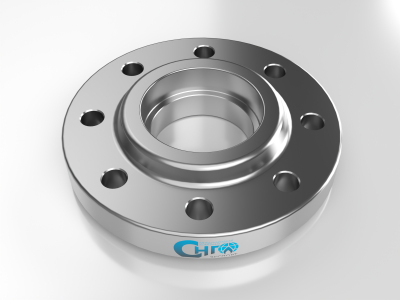

Раструбный SOCKET WELDING |
SW |
Монтаж в гнездо с одним сварным швом |
Малые диаметры. Фармацевтика, пищевая промышленность. Недостатки: Невозможность контроля качества внутреннего шва |
|
Воротниковый фланец с удлиненным воротником ( С прямым воротником) LONG WELD NECK |
LWN |
Цилиндрическая удлиненная юбка. |
Сосуды под давлением, колонные аппараты. Компенсация термических расширений. Критические системы с вибрацией (компрессорные станции) |
|

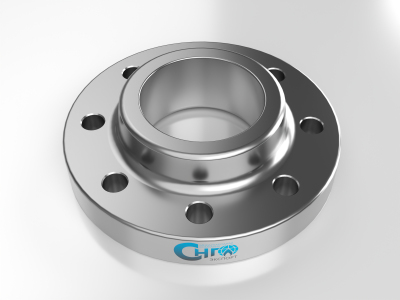

Свободный (На приварном кольце) LAP JOINT или LAPPED |
LJ |
Комплект из фланца и приварного кольца (Stub End). Фланец свободно вращается при монтаже |
Частая разборка/сборка (например, очистка трубопроводов). Комбинация материалов: фланец из углеродистой стали + Stub End из нержавейки. Выравнивание болтовых отверстий вращением фланца |
Важно!
- Сравнение WN vs SO: WN прочнее из-за плавного перехода напряжений, SO экономичнее, но не подходит для циклических нагрузок.
- LJ-фланцы: Всегда поставляются в комплекте с Stub End. Без SE не функциональны!
⚙ Материалы изготовления фланцев ASME ⚙
- Углеродистая сталь:
- ASTM A105 (поковка), ASTM A516 Gr.70 (лист для BL) и др.
- Нержавеющая сталь:
- ASTM A182 F304/F316L — коррозионная стойкость.
- Легированные стали:
- ASTM A182 F11/F22 — для ВУС и высоких температур.
- Экзотические сплавы:
- Inconel 625, Hastelloy — для агрессивных сред (кислоты, H₂S).
Ограничения:
Листовые материалы (A516, A240) разрешены только для глухих фланцев и редукторов без ступицы.
🌐 Соответствие международным стандартам
Фланцы ASME B16.5 совместимы с:
- EN 1092-1:
|
Класс ASME |
Эквивалент PN |
|
150 |
PN 20 |
|
300 |
PN 50 |
|
600 |
PN 100 |
- ISO 7005:
Размеры и присоединительные поверхности идентичны ASME B16.5 (через стандарт AS4331).
⚠️ Критические допуски по ASME B16.5
Толщина фланца:
-
- Для NPS ≤ 18": +3 мм, -0 мм;
- Для NPS ≥ 20": +5 мм, -0 мм.
🏭 Применение в отраслях
-
Нефтегаз: WN-фланцы Class 600–1500 для магистралей.
-
Химия: LJ + Stub End из Hastelloy для кислотных сред.
-
Водоснабжение: SO-фланцы Class 150 с покрытием FBE.
-
Энергетика: WN-фланцы из ASTM A182 F91 для паропроводов T>550°C.
💎 Как заказать фланец ASME B 16.5
ASME B16.5 — глобальный стандарт для фланцевых соединений, обеспечивающий:
- ✅ Взаимозаменяемость (размеры и допуски унифицированы).
- ✅ Гибкость (7 классов давления, 8 типов фланцев).
- ✅ Надежность (материалы с сертификацией по ASTM).
Рекомендация для покупателей:
При выборе укажите:
- Тип фланца (WN, SO, THD и т.д.),
- NPS (DN) и класс давления (например, NPS 6", Class 300),
- Материал (A105, F304L и др.),
- Тип уплотнения (RF, RTJ, FF).
- Для спецтипов (SH, LWN) предоставляйте чертежи — мы изготовим по ASME B16.5-2020 с контролем УЗД и твердости!
