Фланцы ASME B 16.47

Фланцы по стандарту ASME B16.47: воротниковые и глухие, серии A и B, классы 75–900

Стандарт ASME B16.47 — это основной нормативный документ для стальных фланцев трубопроводов большого диаметра. Он разработан для соединения труб и оборудования в системах, где стандарт ASME B16.5 не применим из-за недостаточного диапазона размеров. Подробнее

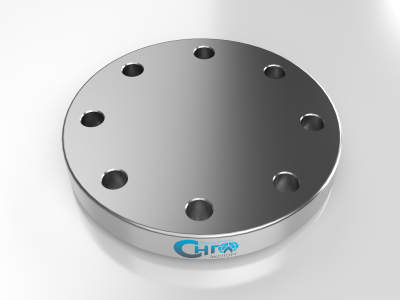

Фланцы глухие BL

360 товаров

Размерный ряд: NPS 26" (DN650) – 60" (DN1500) class 75 - 900 Серия А и Серия B с присоединением RF/RJ из углеродистых, легированных, нержавеющих сталей

Фланцы воротниковые WN

1215 товаров

Размерный ряд: NPS 26" – 60" (DN650-1500) class 75 - 900 Серия А и Серия B с присоединением RF/RJ из углеродистых, легированных, нержавеющих сталей

Размерный ряд: Стандарт охватывает фланцы с номинальным размером (NPS) от 26 до 60 дюймов, что в пересчете на метрическую систему соответствует диаметру от 660,4 до 1524 мм.
Классы давления (Class): В стандарте предусмотрены классы давления 75, 150, 300, 400, 600 и 900.

Важное уточнение: Class 75 доступен только для фланцев Серии B. Это облегченная версия для систем с невысоким давлением.

Ключевое отличие ASME B16.47: Деление на две серии. Главная особенность стандарта — наличие двух серий фланцев, которые в общем случае не являются взаимозаменяемыми.
1. Серия A (Series A): Происходит из стандарта MSS SP-44. Представляет собой фланцы общего назначения с увеличенной толщиной, большим диаметром болтовой окружности и, как следствие, более высокой прочностью.
2. Серия B (Series B): Происходит из отмененного стандарта API 605. Это компактные фланцы, которые имеют меньший диаметр болтовой окружности. Они легче и требуют большего количества болтов меньшего размера.

Технические характеристики фланцев по стандарту ASME B16.47

Параметр	Значение	Примечание
Размеры (NPS)	От 26″ до 60″	DN 660.4 – 1524 мм
Классы давления	75, 150, 300, 400, 600, 900	Класс 75 только для Серии B
Типы фланцев	Воротниковые (Weld Neck), Глухие (Blind)	Оба типа для обеих серий
Присоединительные поверхности	RF (Raised Face), RTJ (Ring Type Joint)	RTJ только для Серии А
Материалы	A105, A182 F304/316, A350 LF2	Углеродистые, нержавеющие и легированные стали

Преимущества использования ASME B16.47

Надежность для магистралей: Стандарт разработан специально для критических условий эксплуатации — высокого давления, температуры и значительных внешних нагрузок.
Гибкость проектирования: Наличие двух серий позволяет выбрать оптимальное решение: максимальную прочность (Серия A) или меньший вес и стоимость (Серия B).
Мировое признание: Соответствие требованиям ASME гарантирует высокое качество и пригодность для международных проектов.

Сравнение фланцев Серии A и Серии B в нормативе ASME B16.47

Фланцы серий A и B не взаимозаменяемы, поэтому важно понимать их различия.

Параметр	Серия A (MSS SP-44)	Серия B (API 605)
Происхождение	Стандарт MSS SP-44	Стандарт API 605
Конструкция	Толще, тяжелее, с большим наружным диаметром	Тоньше, легче, с меньшим наружным диаметром
Болтовая окружность	Больше	Меньше
Прочность	Выше, для тяжелых внешних нагрузок	Ниже, для стандартных условий
Классы давления	Class 150 – 900	Class 75 – 900
Стоимость	Выше	Ниже

Отрасли применения FLANGE ASME B 16.47 Series A, B

Нефтегазовая отрасль: Магистральные трубопроводы, буровые платформы.
Нефтехимическая промышленность: Технологические обвязки заводов, установки высокого давления.
Энергетика: Трубопроводы тепловых и атомных электростанций.
Водоснабжение и водоотведение: Магистральные водоводы и системы очистки.
